O design
Meça a direção de mergulho e mergulho ou mergulho e golpe com um único botão pressionado em qualquer ângulo ou orientação usando a bússola digital Reutech (RDC). Este dispositivo portátil permite a medição rápida e fácil de características geológicas, e medições marcadas de forma exclusiva são armazenadas na unidade para transferência conveniente para o PC via Bluetooth como e quando necessário.
Simplicidade

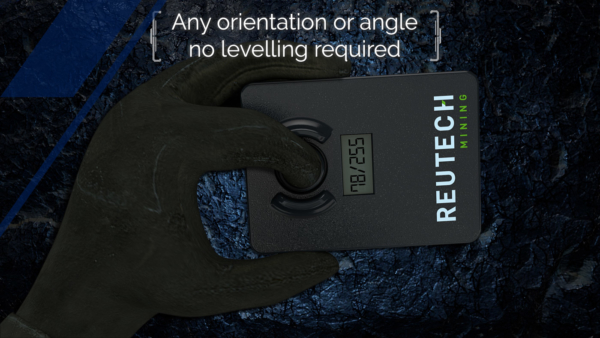

O RDC oferece a oportunidade de alcançar muito mais em um intervalo de tempo muito menor, permitindo o mapeamento de várias estruturas em uma fração do tempo gasto com os meios convencionais. A eliminação de tarefas tediosas, como nivelar uma unidade ou garantir que ela não se mova antes da leitura da medição, garante uma experiência perfeita ao usar o dispositivo. Um menu intuitivo fornece uma interface com um único botão. Fazer medições e ativar, percorrer ou selecionar itens de menu é tudo alcançado por meio de um pressionamento longo ou curto do botão.
Uma vez que todas as medições tenham sido feitas, os dados são rapidamente transferidos via Bluetooth para um aplicativo de PC para visualização.
Conecte-se sem fio ao RDC para configurar ou baixar medições por meio de um aplicativo Windows 10 amigável. O aplicativo exibe informações do dispositivo, medições individuais e permite a adição de um fator de correção de norte magnético ou verdadeiro definido pelo usuário às medições realizadas. Baixe os resultados armazenados no formato CSV para processamento em software geotécnico de terceiros.
80 x 62 x 25 mm, <72g (incluindo bateria)
CR2450 (± 8 horas de operação)
4.2 interface para aplicativo RDC PC
<± 2 °
Mergulho (D) e direção do mergulho (DD)
Mergulho (D) e Golpe (S)
Bússola
Dinâmico (exibe atualizações conforme a unidade se move)
Estático (exibe a última medição)
Formato CSV, data e hora marcada
Definir via aplicativo de PC
Que tipo de bateria é usada?
Uma bateria CR2450 padrão é usada.
Quanto tempo duram as baterias?
A vida útil depende da medição e do uso do Bluetooth, o que torna difícil especificar a vida útil da bateria.
É importante manter essas funções ao mínimo quando não estiver fazendo medições ou baixando dados.
Como faço para trocar as baterias?
Há uma tampa de bateria com um quarto de volta na parte traseira do dispositivo.
No sentido horário para fechar e no anti-horário para abrir.
Não vire ou o mecanismo de travamento será danificado.
Depois de aberto, pressione o clipe de retenção da bateria para o lado, longe da bateria, para liberá-la.
Insira a nova bateria, certificando-se de que esteja presa corretamente antes de fechar a tampa.
O dispositivo vem com baterias recarregáveis?
Não.
O que acontece se meu dispositivo congelar?
Remova a bateria para reiniciar o dispositivo.
Como faço para reiniciar o dispositivo?
Remova a bateria para reiniciar o dispositivo.
Como faço para limpar o armazenamento do dispositivo?
Os dados armazenados no dispositivo podem ser apagados do dispositivo por meio do menu ou do aplicativo Manager para PC.
Posso alterar o tipo de medição exibida?
O dispositivo oferece três opções de medição:
Dip and Dip Direction – a configuração padrão.
Dip and Strike – o cenário alternativo.
Bússola – o dispositivo funciona como uma bússola.
Esta configuração está disponível no menu em Modo, Exibir.
O RDC pode funcionar em um ambiente de -50 ° C?
Usamos componentes com classificação industrial certificados para -40 ° C.
Como você posiciona o instrumento na face da junta para obter a medição correta da direção do mergulho?
A base da unidade é a referência, e o corpo pode estar em qualquer orientação, normalmente a posição mais confortável para a medição é usada em cada situação.
Como os dados são baixados?
Para baixar os dados, habilite o Bluetooth no RDC.
Conecte-se ao RDC via Bluetooth no aplicativo Manager PC primeiro. Siga o procedimento no manual para ler e salvar os dados armazenados no dispositivo.
Quais dados são registrados?
Cada medição é numerada e possui um carimbo de data / hora. Quando esses dados são salvos no PC, eles estão em um formato CSV delimitado por vírgulas.
Os dados podem ser exportados para X, Y ou Z?
Os dados são exportados como um arquivo CSV do aplicativo Manager PC.
O dispositivo usa magnético ou norte verdadeiro?
Ambas as opções estão disponíveis, mas não ao mesmo tempo.
O usuário pode definir a declinação magnética por meio do aplicativo Manager para PC.
Um valor de 0 (zero) indica que não há declinação magnética.
Como faço para calibrar o dispositivo?
No menu do dispositivo, vá para Calibrar no menu Configurações e pressione longamente o botão vermelho para entrar no procedimento de calibração.
Segure o dispositivo em sua mão e mova-o em um movimento em forma de oito por um ou dois minutos para gerar os dados de calibração.
Assim que o dispositivo tiver dados suficientes, ele executará o cálculo e sairá do menu de calibração.
Qual é a precisão do dispositivo?
A precisão de qualquer medição depende de influências magnéticas externas.
Isso pode ser proveniente de objetos metálicos nas proximidades e inclui relógios de pulso e telefones celulares.
Isso não é diferente para uma bússola analógica ou digital de qualquer tipo.
O usuário deve obter uma precisão melhor do que ± 2⁰ com o mínimo de interferência externa.
A bússola mede a direção do mergulho em relação à declinação magnética e a correção é feita após a medição?
O usuário pode inserir a declinação magnética no software, e quando os dados são salvos são corrigidos.
A bússola funcionará em minério magnético?
É afetado da mesma forma que uma bússola analógica. A agulha da bússola analógica se moverá, mas o movimento percebido não será tão perceptível, pois pequenas mudanças são difíceis de ver. Na unidade RDC, os números serão alterados dinamicamente, o que é muito mais visível para o observador.
Como emparelhar meu dispositivo a um laptop / PC?
Não há necessidade de usar o menu Bluetooth do PC para isso.
Para emparelhar, primeiro você precisa habilitar o BLE no dispositivo.
Execute o aplicativo Manager PC e clique em BLE Connection e siga os passos.
Assim que o dispositivo estiver conectado ao gerenciador, o ícone no dispositivo mudará e o gerenciador mostrará o status da conexão e as informações do dispositivo.
Como faço para corrigir minha conexão Bluetooth com o dispositivo?
Não há necessidade, isso é feito pelo dispositivo e pelo aplicativo Manager para PC.
Como faço para corrigir minha conexão Bluetooth com o dispositivo?
Não há necessidade, isso é feito pelo dispositivo e pelo aplicativo Manager para PC.
Como funciona o sistema de menus do dispositivo?
O menu é acessado por uma pressão LONGA no botão vermelho uma vez que tenha sido ativado.
Um toque LONGO entra na opção Menu ou confirma a seleção da opção.
Um pressionamento CURTO para percorrer as opções do menu.
Onde obtenho o software mais recente para o dispositivo?
Onde obtenho o firmware mais recente para o dispositivo?
https://www.reutechmining.com
Onde obtenho suporte para software?
https://www.reutechmining.com
Qual é o período de garantia do dispositivo?
Garantia de transporte de 12 meses.
